Proċess sħiħ tal-Manifattura tal-PCBA

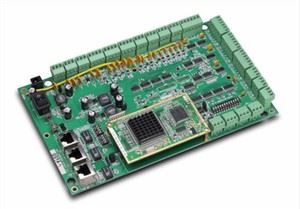

Fil-qalba tal-prodotti elettroniċi moderni tinsab assemblaġġ qawwi ta 'bord ta' ċirkwit stampat, magħruf bħala PCBA. PCBA, qasira għal Printed Circuit Board Assembly, tirreferi għall-proċess ta 'immuntar u issaldjar b'mod preċiż u affidabbli ta' diversi komponenti elettroniċi fuq bord tal-PCB vojt, fl-aħħar mill-aħħar jiffurmaw modulu jew prodott komplut b'funzjonijiet ta 'ċirkwit speċifiċi. Dan il-proċess jintegra l-inġinerija ta 'preċiżjoni, ix-xjenza tal-materjali, u l-kontroll strett tal-kwalità, li jservi bħala pont kruċjali għall-prodotti elettroniċi għat-tranżizzjoni minn blueprints tad-disinn għal realtajiet funzjonali. Il-fehim tal-proċess sħiħ tal-PCBA huwa essenzjali għall-għażla tal-imsieħba tal-manifattura, l-ottimizzazzjoni tad-disinn tal-prodott u l-kontroll tal-kwalità tal-prodott.

Il-vjaġġ tal-PCBA jibda bil-preparazzjoni ta 'fajls u materjali tad-disinn. Fajls Gerber, fajls tal-koordinati, u Bill of Materials (BOM) ipprovduti mill-inġiniera jservu bħala l-"blueprints" għall-produzzjoni. Sadanittant, bordijiet kwalifikati tal-PCB vojta u l-komponenti elettroniċi kollha meħtieġa-bħal ċipep, resistors, capacitors, u konnetturi-għandhom ikunu ppreparati bis-sħiħ u jgħaddu minn spezzjoni stretta.

Sussegwentement jiġi l-istadju kritiku tal-istampar tal-pejst tal-istann. Stensil jitqiegħed b'mod preċiż fuq iż-żoni tal-kuxxinett tal-PCB. Hekk kif squeegee jiċċaqlaq tul l-istensil, ammont xieraq ta’ pejst tal-istann jiġi stampat b’mod uniformi fuq il-pads tal-komponenti tal-immuntar tal-wiċċ-(SMCs) li jeħtieġu issaldjar. Il-kwalità tal-istampar tal-pejst tal-istann taffettwa direttament l-eżattezza tat-tqegħid sussegwenti tal-komponenti u l-affidabbiltà tal-issaldjar, b'rekwiżiti stretti kemm għall-ħxuna kif ukoll għall-forma tal-pejst tal-istann stampat.

Wara l-istampar tal-pejst tal-istann, il-proċess javvanza sal-qalba ta 'veloċità għolja-stadju ta' preċiżjoni: Surface Mount Technology (SMT). Magni ta 'tqegħid SMT joperaw bħal "żeffiena" preċiżi. Bl-użu ta 'żennuni tal-vakwu jew attrezzaturi speċjali, jiġbru komponenti ċkejkna tal-wiċċ-immonta minn tejp jew trejs b'veloċità u preċiżjoni estremament għolja, imbagħad poġġihom preċiżament fuq l-istann korrispondenti-pejst-pads miksija tal-PCB skont programm issettjat minn qabel. Magni moderni ta' tqegħid-SMT ta' veloċità għolja jistgħu jqiegħdu għexieren ta' eluf jew saħansitra mijiet ta' eluf ta' komponenti fis-siegħa, bi preċiżjoni li tilħaq il-livell tal-mikrometru-li tiżgura effiċjenza u konsistenza fil-produzzjoni- fuq skala kbira.

Ladarba tlesti t-tqegħid tal-komponenti, il-PCB jintbagħat f'forn reflow. Ġewwa l-forn, il-PCB jgħaddi minn profil ta 'temperatura kkontrollat ​​b'mod preċiż, li jikkonsisti f'erba' stadji ewlenin: tisħin minn qabel, tixrib, reflow u tkessiħ. Matul dan il-proċess, il-fluss fil-pejst tal-istann jiġi attivat biex jitneħħew saffi tal-ossidu; it-trab tal-istann idub fi stat likwidu, ixarrab il-komponenti taċ-ċomb u l-pads tal-PCB taħt tensjoni tal-wiċċ, u jifforma rabta metallurġika qawwija. Wara t-tkessiħ, jiġu ffurmati ġonot tal-istann sodi u affidabbli. Il-profil tat-temperatura ta 'l-issaldjar reflow huwa kritiku għas-suċċess tal-proċess ta' issaldjar u għandu jiġi stabbilit bir-reqqa abbażi tal-karatteristiċi ta 'pejsts u komponenti ta' l-istann differenti.

Biex tkun żgurata kwalità bla difetti fl-istadju SMT, issegwi immedjatament Spezzjoni Ottika Awtomatizzata (AOI). It-tagħmir AOI juża kameras ta'-riżoluzzjoni għolja biex jiskennja malajr il-PCB issaldjat minn angoli multipli. Billi tqabbel l-immaġini skennjati ma 'immaġini standard issettjati minn qabel, awtomatikament jiskopri difetti bħal forma, daqs jew pożizzjoni tal-ġonta tal-istann mhux korretta; tleqqija fqira tal-ġonta tal-istann; komponenti neqsin; komponenti mhux f'posthom; polarità maqluba; offset tal-komponenti; "tombstoneing" (komponenti wieqfa); pontijiet (konnessjonijiet tal-istann mhux intenzjonati bejn pads); ġonot kesħin; u blalen tal-istann. Filwaqt li jaġixxi bħal "spettur ta 'kwalità ineżawribbli," AOI itejjeb b'mod sinifikanti r-rati ta' sejbien ta 'difetti u jaqbad kwistjonijiet fi stadju bikri.

Għal disinji li jinvolvu komponenti ta'-toqba (THCs), il-pass li jmiss huwa l-istadju ta' inserzjoni DIP (Pakkett Doppju In-linja). Komponenti akbar jew dawk mhux adattati għall-immuntar tal-wiċċ-bħal ċerti capacitors elettrolitiċi, transformers, u konnetturi-jeħtieġ li jiddaħħlu fit-toqob korrispondenti-tal-PCB minn operaturi tas-sengħa jew magni awtomatizzati ta 'inserzjoni. Għalkemm dan il-proċess huwa relattivament bil-mod, jibqa 'ħtieġa għal ċerti komponenti ewlenin u punti ta' konnessjoni li għandhom jifilħu stress mekkaniku sinifikanti.

Wara l-inserzjoni tal-komponent, PCBs b'komponenti ta'-toqba jgħaddu għall-issaldjar tal-mewġ. Magni tal-issaldjar tal-mewġ jiġġeneraw mewġa b'forma speċjali ta 'istann imdewweb. Peress li l-qiegħ (in-naħa ta 'l-issaldjar) tal-PCB jgħaddi bla xkiel minn din il-mewġa f'angolu u veloċità speċifiċi, l-istann imdewweb jixxarrab u jimla t-toqob taċ-ċomb tal-komponenti tat-toqba-, li jiffurmaw ġonot ta' l-istann affidabbli kemm mal-ċomb kif ukoll bil-pads. Iċ-ċavetta għall-issaldjar tal-mewġ tinsab fil-kontroll tal-għoli tal-mewġ, it-temperatura, l-angolu tal-conveyor belt, u l-veloċità tal-conveyor-li jiżguraw ġonot tal-istann sħaħ, difett-ħieles waqt li jiġu evitati pontijiet jew ġonot kesħin.

Irrispettivament minn jekk il-PCBA lest huwiex SMT-biss jew ibridu ta 'SMT u DIP, għandu jgħaddi minn fażi ta' ttestjar aktar rigoruża wara l-issaldjar. Din il-fażi tista' tinkludi:

Fi-Test taċ-Ċirkwit (ICT): Bl-użu ta' tagħmir tas-sodda tal-labra apposta, dan it-test japplika l-enerġija għall-bord taċ-ċirkwit biex jiskopri malajr ċirkwiti qosra, ċirkwiti miftuħa, valuri ta 'komponenti mhux korretti, jew fallimenti funzjonali.

Ittestjar Funzjonali: Dan it-test jissimula l-ambjent operattiv attwali tal-PCBA fil-prodott finali biex jivverifika bis-sħiħ jekk il-funzjonijiet tiegħu jissodisfawx ir-rekwiżiti tad-disinn.

Ħruq-fl-Ittestjar: Dan it-test japplika stress ambjentali (eż., temperaturi għoljin) għall-PCBA biex jaċċellera l-espożizzjoni ta' difetti potenzjali u jelimina prodotti b'fallimenti ta'-stadju bikri.

Dawn it-testijiet iservu bħala l-linja ta 'difiża kritika finali biex jiżguraw il-kwalità u l-affidabbiltà tal-prodotti qabel ma joħorġu mill-fabbrika.

Wara li jgħaddi t-testijiet kollha b'suċċess, il-PCBA jidħol fl-istadju finali tal-ippakkjar. Skont ir-rekwiżiti tal-klijent u l-ħtiġijiet tal-assemblaġġ sussegwenti, il-PCBA jista 'jkollu bżonn jitnaddaf biex jitneħħew ir-residwi tal-fluss u miksi b'kisi konformi biex itejjeb il-protezzjoni tiegħu f'ambjenti ħarxa. Imbagħad jiġi ppakkjat b'materjali kontra l--statiku, kontra l--vibrazzjoni, u l-umdità-, u ttikkettjat b'informazzjoni bħal mudell tal-prodott, numru tal-lott, u data tal-produzzjoni.

F'dan il-punt, PCBA lest-li jibda minn bord vojt, li jgħaddi minn proċessar ta 'preċiżjoni u spezzjoni stretta- finalment jiġi prodott. Bħala komponent ewlieni tal-prodotti elettroniċi, imbagħad jintbagħat lill-linja tal-assemblaġġ tal--livell li jmiss jew jitwassal direttament lill-klijent.

Kull pass tal-proċess kollu tal-PCBA huwa marbut mill-qrib. Il-kontroll tal-proċess u l-ispezzjoni tal-kwalità f'kull stadju huma kritiċi, u b'mod kollettiv jiddeterminaw il-prestazzjoni, l-affidabbiltà u l-ħajja tas-servizz tal-prodott elettroniku finali. L-għażla ta 'manifattur PCBA bi proċessi maturi, tagħmir avvanzat, u sistema stretta ta' ġestjoni tal-kwalità hija essenzjali biex tiżgura s-suċċess tal-prodott.
