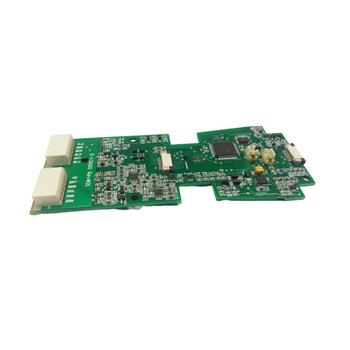

Assemblea tal-Bord tal-PCB Kontrolluri Industrijali

1. Introduzzjoni tal-Prodott

L-Assemblea tal-Bord tal-PCB tal-Kontrolluri Industrijali, żviluppata u mmanifatturata b'mod indipendenti minn Shenzhen Baiqiancheng Electronics Co., Ltd., hija komponent ewlieni ddisinjat għal sistemi ta 'kontroll industrijali. Jintegra komponenti elettroniċi ta'-affidabbiltà għolja, tqassim preċiż taċ-ċirkwit, u disinn strutturali robust biex jiżgura tħaddim stabbli u effiċjenti ta 'kontrolluri industrijali f'ambjenti industrijali ħorox. Dan l-assemblaġġ iservi bħala "ċentru tan-nervituri" ta 'tagħmir ta' kontroll industrijali, li jwettaq funzjonijiet bħall-akkwist tas-sinjali, l-ipproċessar tad-dejta, l-eżekuzzjoni tal-istruzzjoni u l-koordinazzjoni tal-komunikazzjoni. Huwa jgħaqqad b'mod effettiv diversi moduli funzjonali ta 'kontrolluri industrijali, li jirrealizza kontroll preċiż ta' tagħmir ta 'produzzjoni, monitoraġġ ta' proċessi ta 'produzzjoni fil--ħin reali, u integrazzjoni bla xkiel ma' sistemi ta 'ġestjoni ta'-ogħla livell.

L-adozzjoni ta 'proċessi ta' assemblaġġ ibridi SMT (Surface Mount Technology) u THT (Through-Hole Technology) avvanzati, il-prodott jgħaddi minn kontroll strett tal-kwalità matul iċ-ċiklu tal-produzzjoni, mill-akkwist tal-komponenti għall-ittestjar finali. Għandu prestazzjoni eċċellenti kontra l--interferenza, reżistenza għal temperatura għolja u umdità, u reżistenza qawwija għall-vibrazzjoni, li jistgħu jadattaw għal kundizzjonijiet tax-xogħol kumplessi bħal trab għoli, radjazzjoni elettromanjetika qawwija, u varjazzjonijiet frekwenti fit-temperatura f'siti industrijali. Sadanittant, id-disinn modulari tal-bord tal-PCB jiffaċilita l-manutenzjoni, l-aġġornament u s-sostituzzjoni aktar tard, u jnaqqas l-ispiża operattiva ġenerali tal-klijenti.

2. Speċifikazzjonijiet

2.1 Speċifikazzjonijiet elettriċi

Medda ta 'Vultaġġ Operattiv: 5V DC - 24V DC, bi protezzjoni minn vultaġġ żejjed (sa 30V DC)

Kurrent Operattiv: 100mA - 500mA (tvarja skont il-moduli tat-tagħbija)

Input/Output tas-Sinjal: Input Analoġiku: sinjal kurrenti 4-20mA, sinjal ta 'vultaġġ 0-10V

Input/Output Diġitali: livell TTL (5V), livell CMOS (3.3V), appoġġ NPN/PNP sinjali ta 'swiċċjar

Interface tal-Komunikazzjoni: Appoġġ RS232, RS485, Ethernet (TCP/IP), bus CAN; rata ta 'komunikazzjoni sa 100Mbps

Konsum tal-Enerġija: Qawwa standby Inqas minn jew ugwali għal 10mA; qawwa operattiva massima Inqas minn jew ugwali għal 12W

Reżistenza għall-iżolazzjoni: Akbar minn jew ugwali għal 100MΩ (500V DC)

Qawwa Dielettrika: 1500V AC, 1 minuta (l-ebda tqassim, l-ebda arcing)

2.2 Speċifikazzjonijiet mekkaniċi

Materjal tal-Bord tal-PCB: Bord tal-fibra tal-ħġieġ FR-4 (grad ritardant tal-fjammi UL94 V-0)

Ħxuna tal-Bord tal-PCB: 1.6mm (personalizzabbli 1.2mm-2.0mm)

Daqs tal-Bord: Daqs standard 100mm × 150mm (personalizzabbli skont it-tpinġijiet tal-klijenti)

Metodu ta 'Immuntar: Twaħħil bil-kamin (kompatibbli mal-immuntar tal-binarji DIN permezz tal-adapter)

Piż: 80g - 150g (skont il-konfigurazzjoni tal-komponent)

Tip ta' Konnettur: terminal Phoenix, HDMI, RJ45 (grad industrijali)

2.3 Speċifikazzjonijiet Ambjentali

Temperatura Operattiva: -40 grad - 85 grad

Temperatura tal-Ħażna: -55 grad - 125 grad

Umdità Relattiva: 10% - 90% (mingħajr-kondensazzjoni)

Reżistenza għall-vibrazzjoni: 10Hz - 2000Hz, 10g aċċelerazzjoni (IEC 60068-2-6)

Reżistenza għax-xokk: aċċelerazzjoni ta '50g, tul ta' żmien 11ms (IEC 60068-2-27)

Grad tat-trab: IP54 (meta użata ma 'housing tqabbil)

3. Xenarji ta' Applikazzjoni

L-Assemblea tal-Bord tal-PCB tal-Kontrolluri Industrijali tintuża ħafna f'diversi oqsma industrijali minħabba l-affidabbiltà għolja u l-adattabilità qawwija tagħha. Ix-xenarji ta' applikazzjoni prinċipali tiegħu jinkludu:

Manifattura Intelliġenti: Użat f'għodod tal-magni CNC, armi robotiċi, linji ta 'produzzjoni awtomatizzati, u tagħmir ta' assemblaġġ. Jirrealizza kontroll preċiż tal-azzjonijiet tat-tagħmir, feedback f'ħin reali-tad-dejta tal-produzzjoni, u operazzjoni kkoordinata bejn apparati multipli, ittejjeb l-effiċjenza tal-produzzjoni u l-kwalità tal-prodott.

Ġestjoni tal-Enerġija: Applikata f'sistemi ta 'distribuzzjoni tal-enerġija, sistemi ta' ħażna tal-enerġija solari, sistemi ta 'kontroll tal-ġenerazzjoni tal-enerġija mir-riħ, u miters intelliġenti. Tlesti l-ġbir u l-analiżi tal-parametri elettriċi (vultaġġ, kurrent, enerġija), tikseb monitoraġġ tal-enerġija u skedar ottimali, u tiżgura t-tħaddim stabbli tas-sistemi tal-enerġija.

Industrija tat-Trasport: Użat fil-kontroll tas-sinjali tat-transitu ferrovjarju, il-kontroll tal-pile tal-iċċarġjar tal-vetturi elettriċi, u s-sistemi tal-conveyor belt tal-loġistika. Jaddatta għall-ambjent ħarxa tas-siti tat-trasport, jirrealizza trasmissjoni ta 'dejta sikura u affidabbli u kontroll tat-tagħmir, u jiggarantixxi l-progress bla xkiel tat-trasport u l-loġistika.

Petrokimika u Industrija Kimika: Applikat fi ktieli ta 'reazzjoni kimika, kontroll tal-fluss tal-pipeline, u tagħmir ta' monitoraġġ ambjentali. Għandha reżistenza għall-korrużjoni eċċellenti u prestazzjoni kontra l--interferenza, u tista 'taħdem b'mod stabbli f'ambjenti b'korrużjoni kimika fjammabbli, splussiva u qawwija, li tiżgura s-sigurtà u l-effiċjenza tal-proċessi ta' produzzjoni.

Tagħmir Mediku: Użat f'tagħmir għall-immaġini mediċi (bħal B-ultrasound), tagħmir għall-ittestjar kliniku, u tagħmir mediku awżiljarju. Jissodisfa r-rekwiżiti ta'-preċiżjoni għolja u ta' stabbiltà-għoli ta' tagħmir mediku, u jiżgura l-eżattezza tad-dejta medika u l-affidabbiltà tat-tħaddim tat-tagħmir.

Bini Intelliġenti: Applikat fil-bini ta 'sistemi ta' kontroll intelliġenti, bħal kontroll ċentrali ta 'arja kondizzjonata, kontroll tad-dawl, u sistemi ta' monitoraġġ tas-sigurtà. Jirrealizza ġestjoni ċentralizzata u aġġustament intelliġenti tat-tagħmir tal-bini, inaqqas il-konsum tal-enerġija u jtejjeb il-kumdità u s-sigurtà tal-bini.

4. Introduzzjoni tal-Kumpanija

Shenzhen Baiqiancheng Electronics Co., Ltd. hija intrapriża ta'-teknoloġija għolja li tispeċjalizza fl-R&D, il-produzzjoni u l-bejgħ tal-assemblaġġ tal-bord tal-PCB u l-komponenti tal-kontroll industrijali. Imwaqqfa fl-2008, il-kumpanija tinsab f'Shenzhen, iż-żona ċentrali tal-industrija tal-elettronika taċ-Ċina, b'bażi ​​ta 'produzzjoni ta' 5,000 metru kwadru u tim professjonali ta 'aktar minn 200 ruħ, inklużi 30 inġinier R&D b'aktar minn 10 snin ta' esperjenza fl-industrija.

Il-kumpanija stabbilixxiet sistema sħiħa ta 'produzzjoni u ġestjoni tal-kwalità, għaddiet ċertifikazzjoni tas-sistema ta' ġestjoni tal-kwalità ISO9001, ċertifikazzjoni tas-sistema ta 'ġestjoni ambjentali ISO14001, u ċertifikazzjoni tas-sistema ta' ġestjoni tal-kwalità tal-industrija tal-karozzi IATF16949. Għandu linji ta 'produzzjoni SMT avvanzati, tagħmir ta' inserzjoni awtomatiku, u sett komplut ta 'tagħmir għall-ittestjar (bħal magni ta' spezzjoni tar-raġġi X, in-testers taċ-ċirkwiti, kmamar tat-test tal-affidabbiltà ambjentali), li jiżguraw li kull prodott jilħaq standards internazzjonali ta 'kwalità.

Baiqiancheng Electronics tiffoka fuq l-innovazzjoni teknoloġika u l-aġġornament tal-prodott, u kisbet aktar minn 20 privattiva nazzjonali fil-qasam tal-assemblaġġ tal-PCB tal-kontroll industrijali. Il-kumpanija taderixxi mal-kunċett ta '"klijent-centrika, kwalità-orjentata", u tipprovdi soluzzjonijiet personalizzati għal klijenti f'diversi industriji, inkluż disinn tal-prodott, produzzjoni ta' prototipi, produzzjoni tal-massa, u servizz ta 'wara-bejgħ. Il-prodotti tagħha mhux biss jinbiegħu tajjeb fis-swieq domestiċi iżda wkoll esportati lejn l-Ewropa, l-Amerika ta 'Fuq, l-Asja tax-Xlokk, u reġjuni oħra, u rebħu rikonoxximent wiesa' minn klijenti bi kwalità affidabbli u servizzi professjonali.

Il-valuri ewlenin tal-kumpanija huma "l-integrità, l-innovazzjoni, il-professjonaliżmu, u win-win". Hija impenjata li ssir fornitur ewlieni ta 'soluzzjonijiet ta' assemblaġġ ta 'PCB ta' kontroll industrijali, li tikkontribwixxi għall-iżvilupp tal-industrija globali tal-awtomazzjoni industrijali.

5. FAQ (Mistoqsijiet Frekwenti)

Q1: Tista 'l-Assemblea tal-Bord tal-PCB tal-Kontrolluri Industrijali tkun personalizzata skont ir-rekwiżiti speċifiċi tal-proġett?

A1: Iva, aħna nipprovdu servizzi personalizzati komprensivi. Nistgħu naġġustaw id-daqs tal-bord tal-PCB, il-konfigurazzjoni tal-komponent, it-tip ta 'interface, u l-moduli funzjonali skont tpinġijiet tal-klijenti, speċifikazzjonijiet tekniċi jew xenarji ta' applikazzjoni. It-tim tagħna ta 'R&D se jikkomunika mill-qrib mal-klijenti biex jipprovdi l-aħjar soluzzjonijiet ta' customization u komplet il-verifika tal-prototip qabel il-produzzjoni tal-massa.

Q2: X'inhi s-sistema ta 'assigurazzjoni tal-kwalità għall-prodott?

A2: Il-prodott jimplimenta b'mod strett is-sistema ta 'ġestjoni tal-kwalità ISO9001 matul il-proċess ta' produzzjoni. Aħna nwettqu spezzjonijiet stretti fuq l-akkwist ta 'materja prima (spezzjoni ta' komponent li deħlin), proċess ta 'produzzjoni (spezzjoni ta' proċess SMT, spezzjoni ta 'proċess ta' assemblaġġ), u prodotti lesti (test funzjonali, test ta 'affidabilità ambjentali, test ta' tixjiħ). Kull lott ta 'prodotti se jipprovdi rapport ta' spezzjoni ta 'kwalità. Fl-istess ħin, aħna nipprovdu perjodu ta' garanzija ta' 12-xahar. Jekk ikun hemm problema ta 'kwalità fil-perjodu ta' garanzija (eskluża ħsara magħmula mill-bniedem), aħna nipprovdu servizzi ta 'sostituzzjoni jew manutenzjoni b'xejn.

Q3: X'inhu l-ħin taċ-ċomb għall-produzzjoni tal-massa?

A3: Il-ħin taċ-ċomb jiddependi fuq il-kwantità tal-ordni u r-rekwiżiti tal-adattament. Għal prodotti standard, il-ħin taċ-ċomb għall-produzzjoni tal-massa huwa ta '7-10 ijiem tax-xogħol; għal prodotti personalizzati, wara li l-prototip jiġi kkonfermat, il-ħin taċ-ċomb huwa ġeneralment 10-15-il jum tax-xogħol. Għal ordnijiet urġenti, nistgħu naġġustaw l-iskeda tal-produzzjoni u nipprovdu servizzi mħaffa biex nilħqu l-ħtiġijiet tal-kunsinna tal-klijent.
